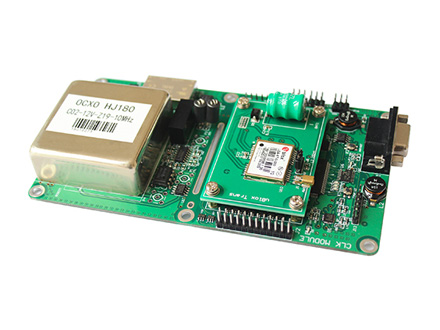

HJ5442M 多功能同步时钟模块

文件下载

HJ5442M是一款高集成度的多功能同步时钟模块，该模块集成了高稳恒温晶振OCXO和高精度授时型GPS卫星接收板,采用大规模集成电路和泰福特电子特有的GPS/北斗频率测控技术，产生并发送精确稳定的时间和频率信号,输出信号丰富，包括10MHz、1PPS、TOD、IRIG-B(DC)码等。时间输出精度可达30ns，频率输出日平均准确度<1E-12，实时准确度可以达到5E-10及以上，便于集成到主时钟、发射机、各种仪器仪表、DVB、DAB、CMMB、DTMB、Wimax、CDMA等系统对时间频率要求苛刻的领域，可为系统提供高精度的时间和频率参考信号。该模块可扩展为北斗时钟频率源，集成铷原子钟模块，打码功能，外参考输入及脉冲/频率输出等选项，具有较强的灵活组态方式，非常适合快速高效的系统集成开发。该产品已广泛应用于电信、电力、网络、数字广播、航天测控、国防军工等部门。

特点：

l输入信号：GPS、北斗、GPS+北斗、外参考1PPS+TOD、外参考IRIG-B码等；

l输出信号：10M、1PPS、IRIG-B、TOD等；

l打码（触发）输入测量功能

lIRIG-B解码功能

l周期脉冲/频率信号输出、IRIG-B DC-422、AC解码、10ns高精度同步、超高稳低相噪、NTP、PTP、超低功耗板卡、5V单独供电等功能可快速定制。
